AFR-200este un fir de instalare cu miez de cupru izolat cu film de politetrafluoretilenă. Conductorul este sârmă de cupru multicatenară, iar temperatura de lucru a miezului de cupru este de la -60 la +200 grade. Are izolație care se dezlipește ușor și este, de asemenea, rezistentă la îmbătrânire și interferențe. Folosit frecvent pentru cablarea internă a aeronavelor și a altor echipamente, adaptate la mediul lor dur de lucru.
Caracteristica
Conductor: fire conductor nichel/argint cupru
Izolație: PTFE
Temperatura reținută: -60-200 grade
Tensiune reținută: 600 Vca
Trece testul de flacără VW-1
Diametru exterior moale și mic
Conductorii sunt ușor de sudat
Gist:QFR-AFR200 CQC1111-2020
Standard de referință: GJB 773A-2000
Testele de mediu trec ROHS
Aplicație
Datorită rezistenței sale la temperaturi ridicate, anti-interferențe și altor caracteristici,AFR-200este utilizat în principal pentru diferite cablaje cheie în interiorul aeronavelor și este, de asemenea, compatibil cu diverse echipamente speciale-de gamă de înaltă calitate.
În compartimentul motorului aeronavei
Poate rezista la temperaturi ridicate și pete de ulei și este utilizat pentru a conecta modulele de control al motorului și senzorii de temperatură pentru a asigura transmisia stabilă a semnalelor sistemului de alimentare.
În cabina unui avion
Este potrivit pentru conectarea în linie a instrumentelor de precizie, cum ar fi navigația și comunicarea, iar capacitatea sa anti-interferențe poate evita tulburările de semnal care afectează emiterea instrucțiunilor de zbor. Flapsurile, trenul de aterizare și alte părți ale fuselajului care necesită mișcare frecventă sunt, de asemenea, conectate în mod obișnuit la componentele de control, iar caracteristicile lor moi sunt potrivite pentru scenariile de îndoire frecventă.
Structura
Mai multe culori disponibile pentru a alege
Certificare
IECQ
VDE
UL
CCC

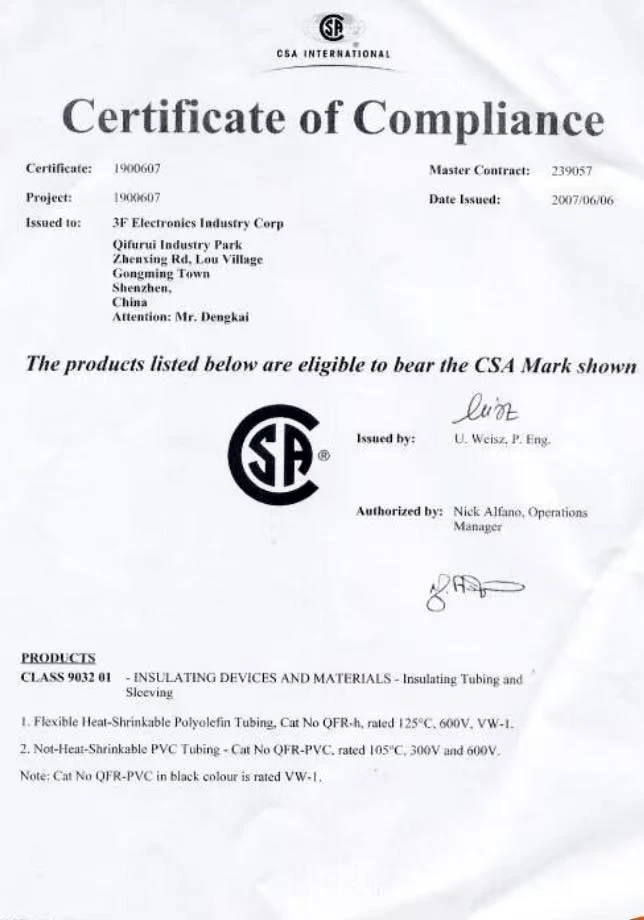

SA
Soluţie
Parteneri
FAQ
Î:1.Care este rezistența la îmbătrânire și durata de viață a firului AFR-200? Este necesară înlocuirea regulată a aeronavei în timpul serviciului său pe termen lung?
R: Stratul de izolație PTFE are o performanță anti-îmbătrânire extrem de puternică, iar durata de viață poate ajunge la 15 ~ 20 de ani în condiții normale de utilizare și întreținere, depășind cu mult pe cea a firelor obișnuite. În timpul întreținerii regulate a aeronavei, este necesar să se verifice integritatea izolației și conductivitatea firelor. Dacă nu există daune sau degradare a performanței, nu este nevoie să le înlocuiți în avans.
Î: 2. Care sunt caracteristicile de bază ale cablului pentru aeronave AFR-200? De ce se poate adapta la cerințele stricte ale industriei aviației?
R: AFR-200 este un fir aerospațial izolat cu fluoroplastic care utilizează un strat izolator de politetrafluoretilenă (PTFE). Are o gamă largă de rezistență la temperatură (-65 de grade ~ 200 de grade), performanță excelentă de izolație, rezistență la coroziune chimică, rezistență bună la flacără și este ușor și de dimensiuni mici. Aceste caracteristici pot îndeplini condițiile complexe de lucru de altitudine mare, diferență mare de temperatură și vibrații puternice ale aeronavelor și pot respecta standardele de siguranță și fiabilitate ale sistemelor electrice ale aviației.
Î: 3. Care este timpul de livrare pentru producția de masă?
R: Aproximativ 20 până la 30 de zile.
Parametrii tehnici
|
STIL |
mm2 |
Conductor dimensiune (Nr./ mm) ±0,005 mm |
Conductor rezistenţă 20 de grade (Ω/Km) |
Conductor (mm) |
izolare grosime (mm) |
În general diametru (mm) |
|
|
Nom. |
Min. |
||||||
|
AFR-200
|
0.08 |
7/0.12 |
250 |
0.36 |
0.24 |
0.18 |
0.84±0.05 |
|
0.15 |
19/0.10 |
138 |
0.50 |
0.24 |
0.18 |
0.97±0.05 |
|
|
7/0.16 |
138 |
0.49 |
0.24 |
0.18 |
0.97±0.05 |
||
|
0.20 |
19/0.12 |
92.0 |
0.60 |
0.24 |
0.18 |
1.09±0.05 |
|
|
7/0.2 |
92.0 |
0.61 |
0.24 |
0.18 |
1.10±0.05 |
||
|
0.30 |
19/0.15 |
52.5 |
0.75 |
0.24 |
0.18 |
1.23±0.10 |
|
|
0.35 |
19/0.16 |
52.0 |
0.80 |
0.24 |
0.18 |
1.25±0.10 |
|
|
0.50 |
19/0.19 |
32.1 |
0.95 |
0.24 |
0.18 |
1.43±0.10 |
|
|
0.75 |
19/0.23 |
24.3 |
1.15 |
0.26 |
0.20 |
1.66±0.10 |
|
|
0.80 |
19/0.235 |
23.2 |
1.18 |
0.26 |
0.20 |
1.70±0.10 |
|
|
1.0 |
19/0.26 |
20.0 |
1.30 |
0.26 |
0.20 |
1.82±0.10 |
|
|
1.20 |
19/0.28 |
16.4 |
1.40 |
0.26 |
0.20 |
1.91 ±0.10 |
|
|
1.50 |
19/0.32 |
12.6 |
1.60 |
0.30 |
0.24 |
2.19±0.10 |
|
|
2.0 |
19/0.37 |
9.84 |
1.85 |
0.30 |
0.24 |
2.45±0.10 |
|
|
2.5 |
37/0.30 |
7.37 |
2.10 |
0.30 |
0.24 |
2.72±0.10 |
|
|
3.0 |
37/0.32 |
6.50 |
2.24 |
0.30 |
0.24 |
2.82±0.10 |
|
|
4.0 |
37/0.37 |
4.83 |
2.60 |
0.40 |
0.34 |
3.41±0.15 |
|
|
5.0 |
37/0.40 |
4.07 |
2.80 |
0.40 |
0.34 |
3.60±0.15 |
|
|
6.0 |
37/0.45 |
3.26 |
3.15 |
0.55 |
0.50 |
4.25±0.15 |
|
|
10.0 |
19/7/0.32 |
1.77 |
4.90 |
0.70 |
0.55 |
6.30±0.20 |
|
