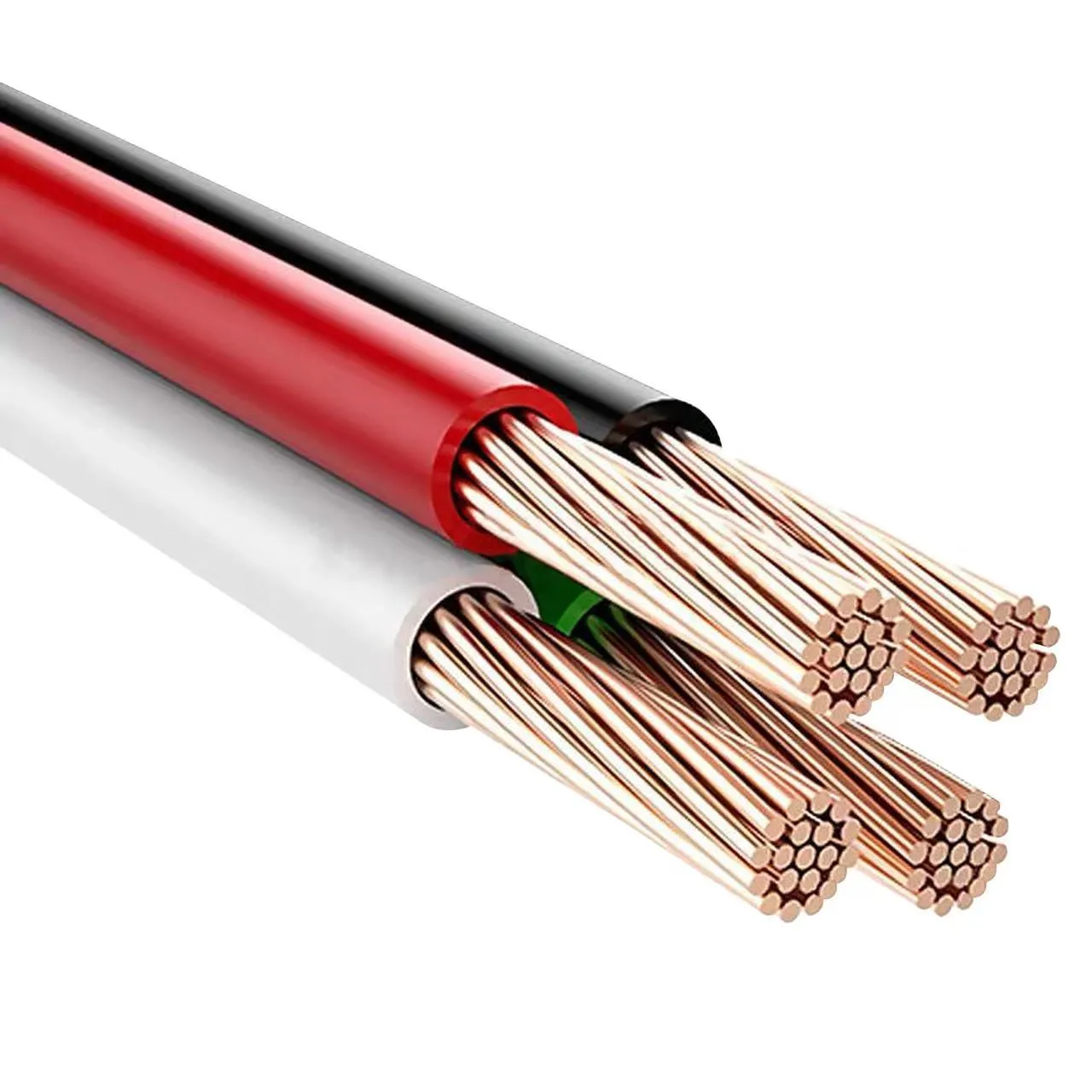

TheUL 3644Firul izolat din cauciuc siliconic de 3F este potrivit în principal pentru scenarii cheie de conectare, cum ar fi înaltă tensiune internă compactă și generarea locală de căldură în instalațiile de alimentare ale echipamentelor de stocare a energiei datorită rezistenței sale la temperaturi ridicate de 200 de grade, tensiunii de rezistență de 1000 V, stabilității chimice bune a materialului din cauciuc siliconic și caracteristicilor moi și ușoare de procesare. Aplicațiile specifice sunt următoarele:
Cablajul intern și periferic al modulului bateriei de stocare a energiei
Acest model de fir poate fi utilizat pentru conexiunile circuitelor auxiliare în interiorul modulelor de acumulatori de energie. De exemplu, liniile de alimentare de sprijin pentru monitorizarea temperaturii și eșantionarea tensiunii între celulele bateriei din modul, precum și încărcarea și descărcarea bateriilor de stocare a energiei generează căldură. Mai ales atunci când modulele de capacitate mare sunt aranjate dens, temperaturile locale sunt predispuse să crească. Rezistența la temperatură de 200 de grade poate preveni deteriorarea liniilor din cauza îmbătrânirii la temperaturi ridicate; În același timp, se poate conecta și la componentele circuitului de echilibrare din interiorul modulului. Performanța tensiunii de rezistență de 1000 V se poate adapta la cerințele de tensiune ale circuitului de echilibrare în timpul funcționării, asigurând încărcarea și descărcarea echilibrată a celulelor bateriei și prelungind durata de viață totală a acumulatorului. În plus, firul de conectare dintre modulul bateriei și componentele mici de protecție de pe suportul modulului poate fi folosit și pentru a se adapta la spațiul de instalare relativ mic din jurul modulului.
Cablajul componentelor interne cheie în invertoarele de stocare a energiei
Ca echipament de bază pentru conversia puterii, invertoarele de stocare a energiei generează o cantitate mare de căldură atunci când dispozitivele lor interne de alimentare funcționează.UL AWM 3644firele sunt potrivite pentru cablarea circuitelor interne de înaltă{0}}tensiune și curent scăzut. De exemplu, firele de conectare dintre modulele IGBT și plăcile de driver din invertoare, precum și liniile auxiliare de alimentare pentru filtrarea inductoarelor, condensatoarelor și a altor componente, pot rezista la mediul de temperatură ridicată cauzate de disiparea căldurii dispozitivului de alimentare și pot asigura siguranța circuitului la un nivel de tensiune de 1000V cu o bună performanță a izolației electrice, evitând defecțiunile de izolație cauzate de scurtcircuit. În același timp, caracteristicile sale moi și ușor de îndoit sunt potrivite și pentru aspectul dens al componentelor din interiorul invertorului, făcând asamblarea și cablarea convenabile.
Cablajul intern al casetei combinatoare de stocare a energiei/dulapul de distribuție
Acest fir poate fi utilizat pentru cablarea circuitelor auxiliare de control și a circuitelor de monitorizare în cutiile combinatoare de stocare a energiei și dulapuri de distribuție. Bara colectoare din interiorul cutiei de combinare este responsabilă pentru colectarea curentului mai multor grupuri de baterii. Firele de legătură dintre senzorii de monitorizare a temperaturii și curentului și modulul de control pot fi selectate cu acest tip de fir pentru a se adapta la temperatura locală ridicată generată în timpul procesului de combinare; Linia de alimentare a bobinei pentru relee mici, contactoare și alte componente de control din interiorul dulapului de distribuție poate fi, de asemenea, utilizată. Tensiunea sa de rezistență de 1000 V poate face față fluctuațiilor de tensiune din interiorul dulapului de distribuție, iar rezistența la flacără a cauciucului siliconic (în conformitate cu standardele de testare UL FT2) poate reduce riscul de incendiu în cazul defecțiunilor circuitului, asigurând siguranța procesului de distribuție a energiei de stocare a energiei.
Cablarea sursei auxiliare de alimentare și a echipamentelor de control al temperaturii pentru sistemul de stocare a energiei
Circuitele legate de alimentarea auxiliară și sistemul de control al temperaturii ale dispozitivelor de stocare a energiei folosesc adesea acest fir. Pe de o parte, unitatea de alimentare auxiliară din sistemul de stocare a energiei care alimentează modulul de control și instrumentele de monitorizare poate fi utilizată în circuitele sale interne pentru a se adapta la condițiile de medie tensiune și de încălzire în timpul funcționării sursei de alimentare auxiliare; Pe de altă parte, firele de conectare la sursa de alimentare pentru dispozitivele de control al temperaturii, cum ar fi ventilatoarele de răcire și pompele de circulație mici-răcite cu apă ale echipamentelor de stocare a energiei, pot rezista la temperaturi ridicate în apropierea zonei sursei de căldură a dispozitivului de control al temperaturii. În același timp, rezistența lor bună la intemperii și stabilitatea chimică pot face față uzurii pe termen lung a echipamentului, asigurându-se că sistemul de control al temperaturii continuă să răcească instalațiile de energie de stocare a energiei și să mențină temperatura normală de funcționare a echipamentului.
